SitaDrain® Kastenrinne
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

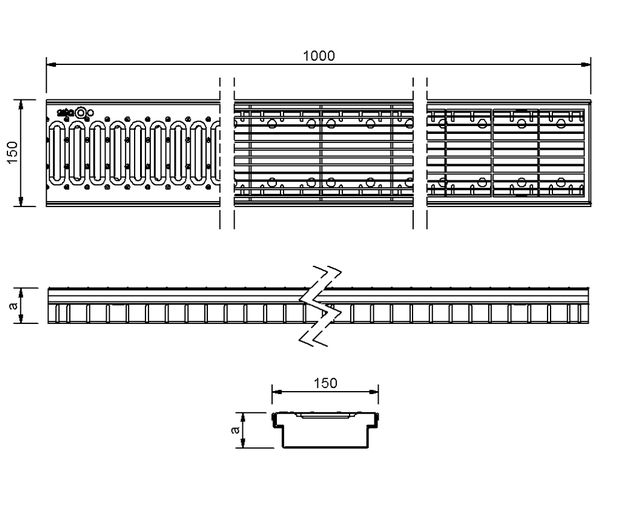

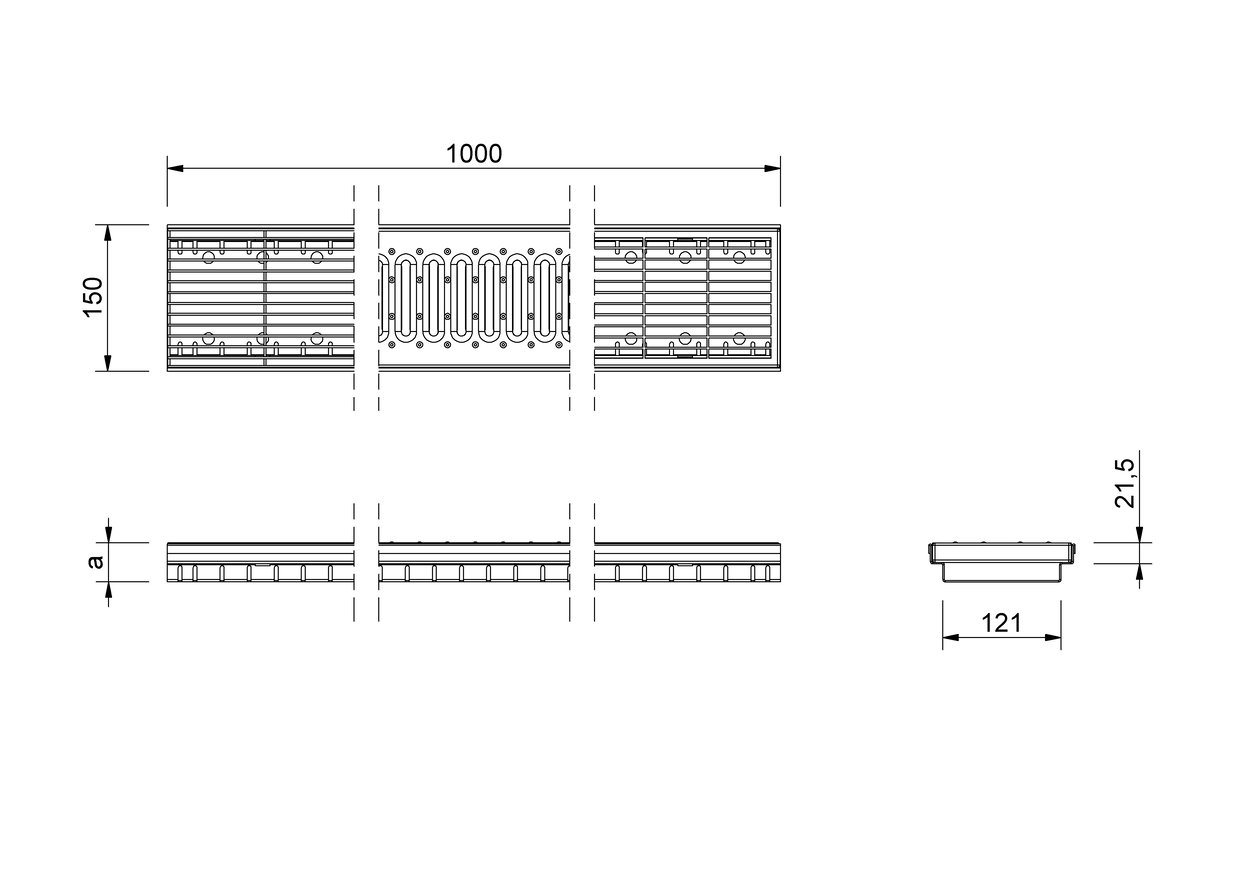

Technische Zeichnung
| a (mm) |
|---|
| 30 |
| 40 |
| 50 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_241535_de.pdf
PDF TechnischeZeichnung_241540_de.pdf
PDF TechnischeZeichnung_241545_de.pdf
PDF TechnischeZeichnung_241550_de.pdf
PDF TechnischeZeichnung_241555_de.pdf
PDF TechnischeZeichnung_243015_de.pdf
PDF TechnischeZeichnung_244015_de.pdf
PDF TechnischeZeichnung_245015_de.pdf
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_30.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_40.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_50.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_30.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_40.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_50.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_30.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_40.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_50.DWG

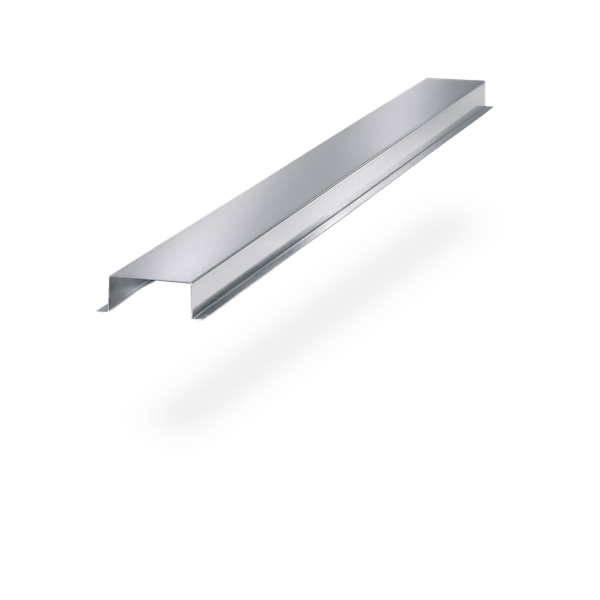

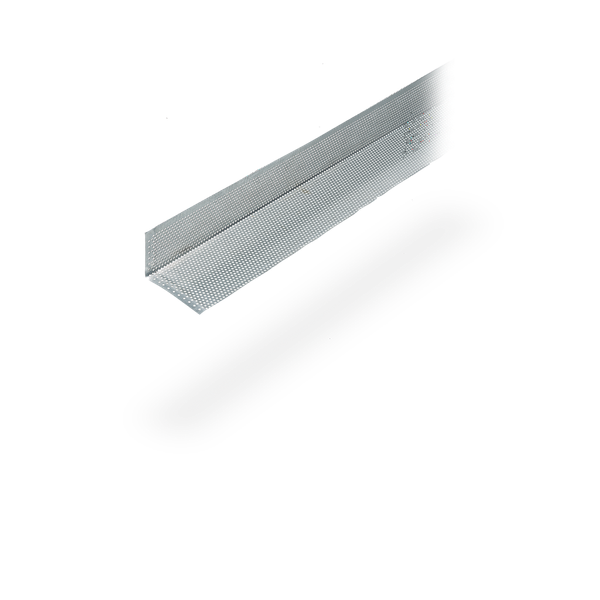

Artikelauswahl

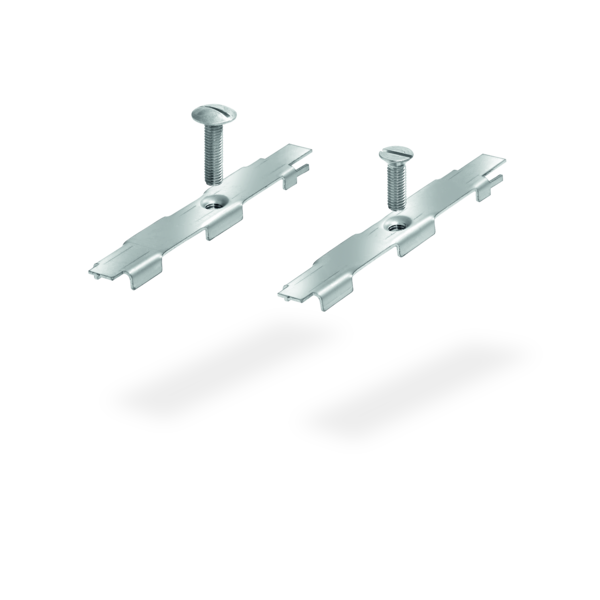

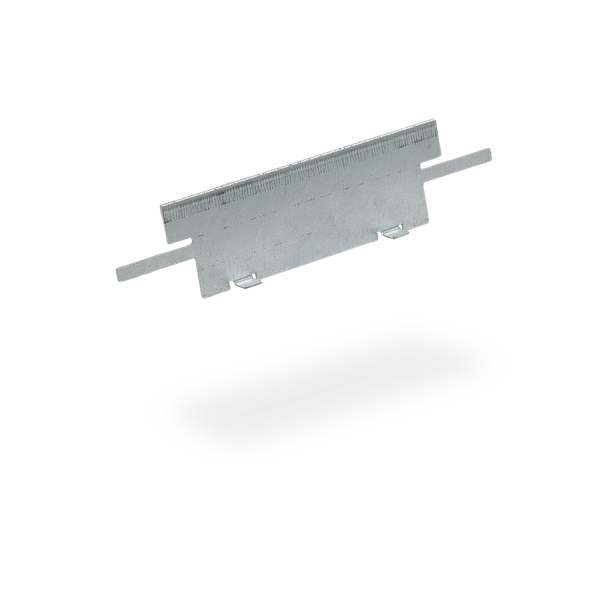

SitaDrain® Kastenrinne mit Einlegerost, Rinne und Einlegerost aus Stahl verzinkt, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, in den Maßen 150 mm x 1000 mm, in den Höhen 30 mm, 40 mm oder 50 mm, Rinne mit 4 mm breiten Schlitzen zur Ableitung des Regenwassers von der Nutzschicht auf die Abdichtungsebene, inklusive Verbindungskrallen, liefern und fachgerecht einbauen.

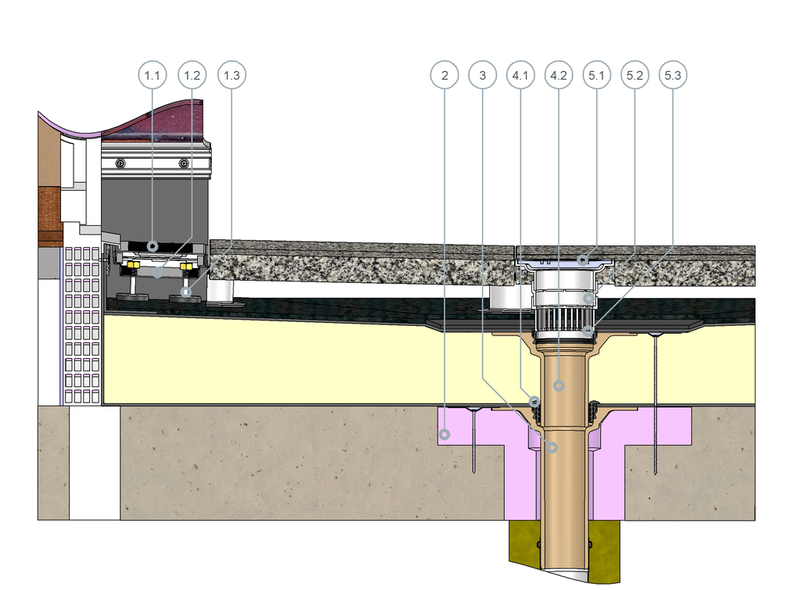

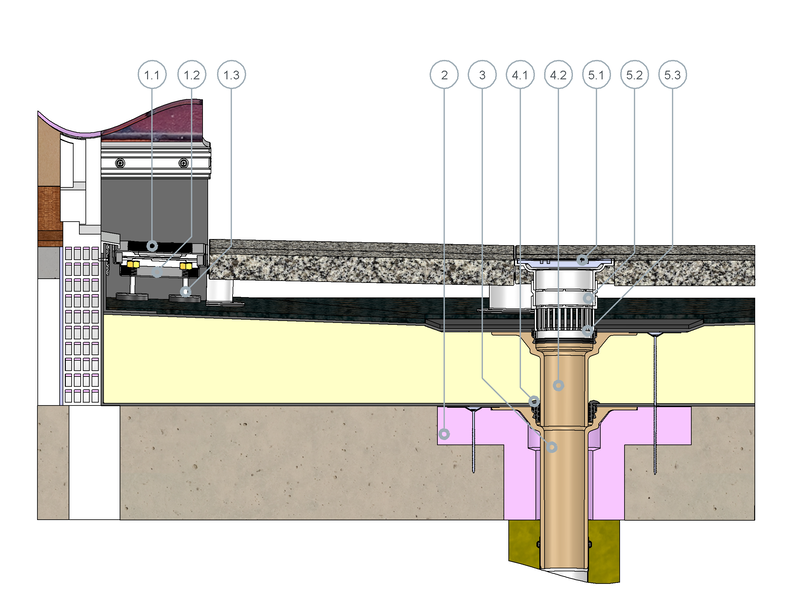

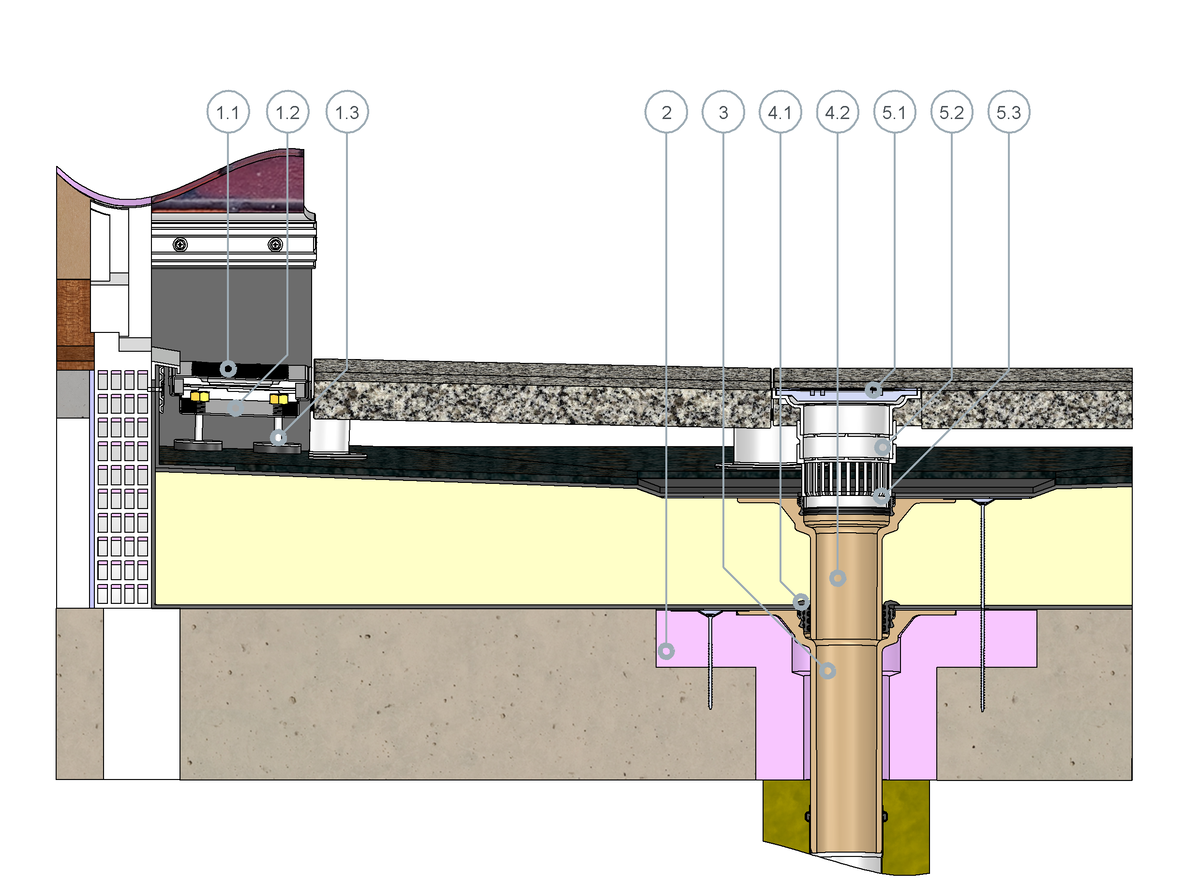

SitaDrain® Kastenrinne und SitaCompact im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
SitaDrain® Kastenrinne bestehend aus:
1.1 Gitterrost
1.2 Grundkörper

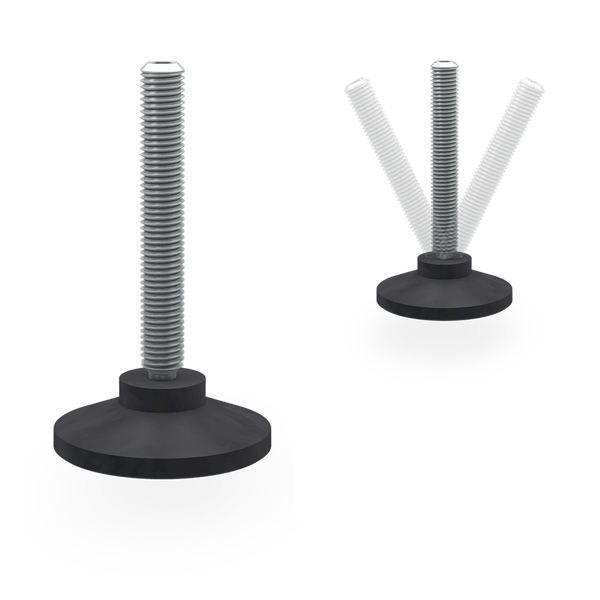

1.3 Höheneinstellset
2 SitaCompact Dämmkörper
3 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
4.1 Dichtring
4.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
5.1 Endrost
5.2 Höhenausgleichsstück
5.3 Gittereinlasssieb
1.1 Gitterrost
1.2 Grundkörper

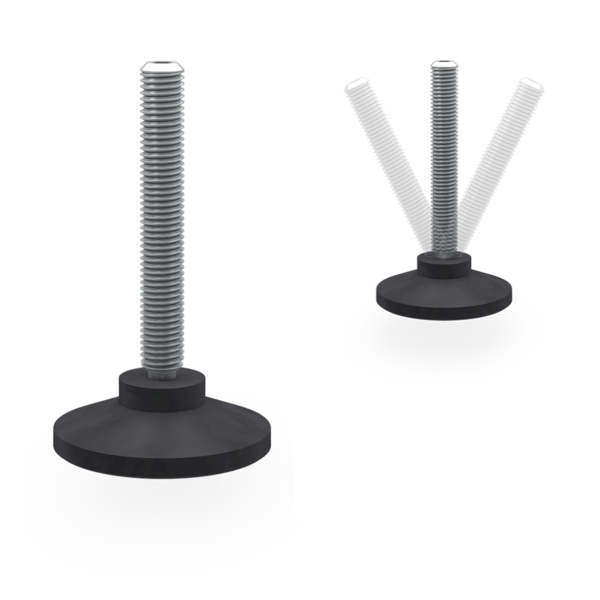

1.3 Höheneinstellset
2 SitaCompact Dämmkörper
3 SitaCompact senkrecht
SitaCompact Aufstockelement bestehend aus:
4.1 Dichtring
4.2 Grundkörper
SitaCompact Balkonaufsatz bestehend aus:
5.1 Endrost
5.2 Höhenausgleichsstück
5.3 Gittereinlasssieb
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_241530_de.pdfPDF TechnischeZeichnung_241535_de.pdf
PDF TechnischeZeichnung_241540_de.pdf
PDF TechnischeZeichnung_241545_de.pdf
PDF TechnischeZeichnung_241550_de.pdf
PDF TechnischeZeichnung_241555_de.pdf
PDF TechnischeZeichnung_243015_de.pdf
PDF TechnischeZeichnung_244015_de.pdf
PDF TechnischeZeichnung_245015_de.pdf
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_30.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_40.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Gitterrost_50.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_30.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_40.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Laengsstabrost_verz_50.dwg
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_30.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_40.DWG
DWG TZ_DB_SitaDrain_Kastenrinne_Stegrost_50.DWG

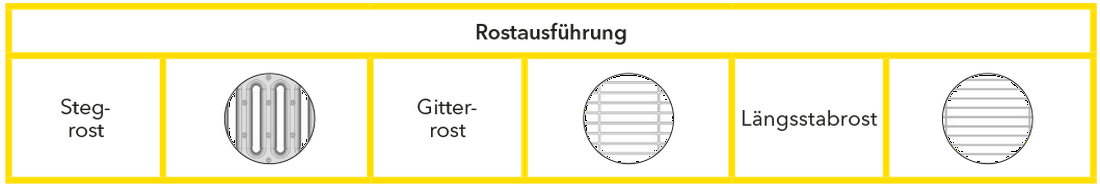

| SitaDrain® Kastenrinne | Artikel Nr. | |||
|---|---|---|---|---|
Stahl verzinkt | ||||
| Stegrost | 30 mm | 241530 | Zum Produkt | |
| Gitterrost | 30 mm | 241535 | Zum Produkt | |
| Stegrost | 40 mm | 241540 | Zum Produkt | |
| Gitterrost | 40 mm | 241545 | Zum Produkt | |
| Stegrost | 50 mm | 241550 | Zum Produkt | |
| Gitterrost | 50 mm | 241555 | Zum Produkt | |
| Längsstabrost | 30 mm | 243015 | Zum Produkt | |
| Längsstabrost | 40 mm | 244015 | Zum Produkt | |
| Längsstabrost | 50 mm | 245015 | Zum Produkt |
+
