SitaDrain® Wood
Drainage
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_222010_de.pdf
PDF TechnischeZeichnung_222011_de.pdf
PDF TechnischeZeichnung_222012_de.pdf
PDF TechnischeZeichnung_222013_de.pdf
PDF TechnischeZeichnung_222014_de.pdf
DWG TZ_DB_SitaDrain_Wood_Bubble.DWG
DWG TZ_DB_SitaDrain_Wood_Ellipse.DWG
DWG TZ_DB_SitaDrain_Wood_Gitterrost.DWG
DWG TZ_DB_SitaDrain_Wood_Kreis.DWG
DWG TZ_DB_SitaDrain_Wood_Quadrat.DWG
DWG TZ_DB_SitaDrain_Wood_Stegrost.DWG
Artikelauswahl

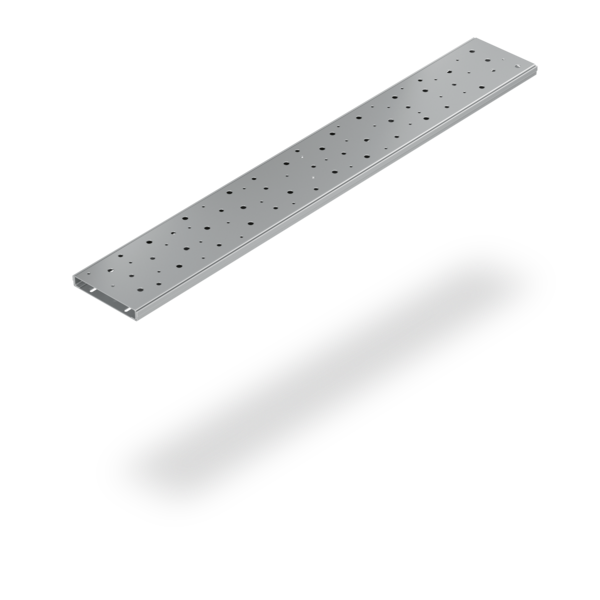

SitaDrain® Wood mit Einlegerost, Rinne und Einlegerost aus Edelstahl rostfrei, Werkstoffnummer 1.4301, mit einer Materialstärke von 1,5 mm, erfüllt Anforderungen der Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, in den Maßen 150 mm x 1000 mm x 22 mm, für den Einsatz auf genutzten Dachflächen mit Nutzbelag aus Holz, WPC, o.ä., mit direkter Auflage auf bauseitiger Unterkonstruktion, liefern und fachgerecht einbauen.

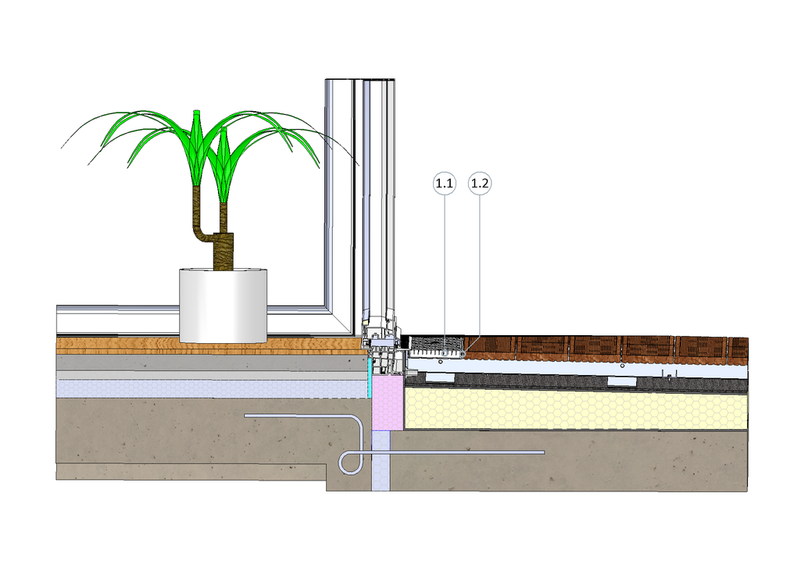

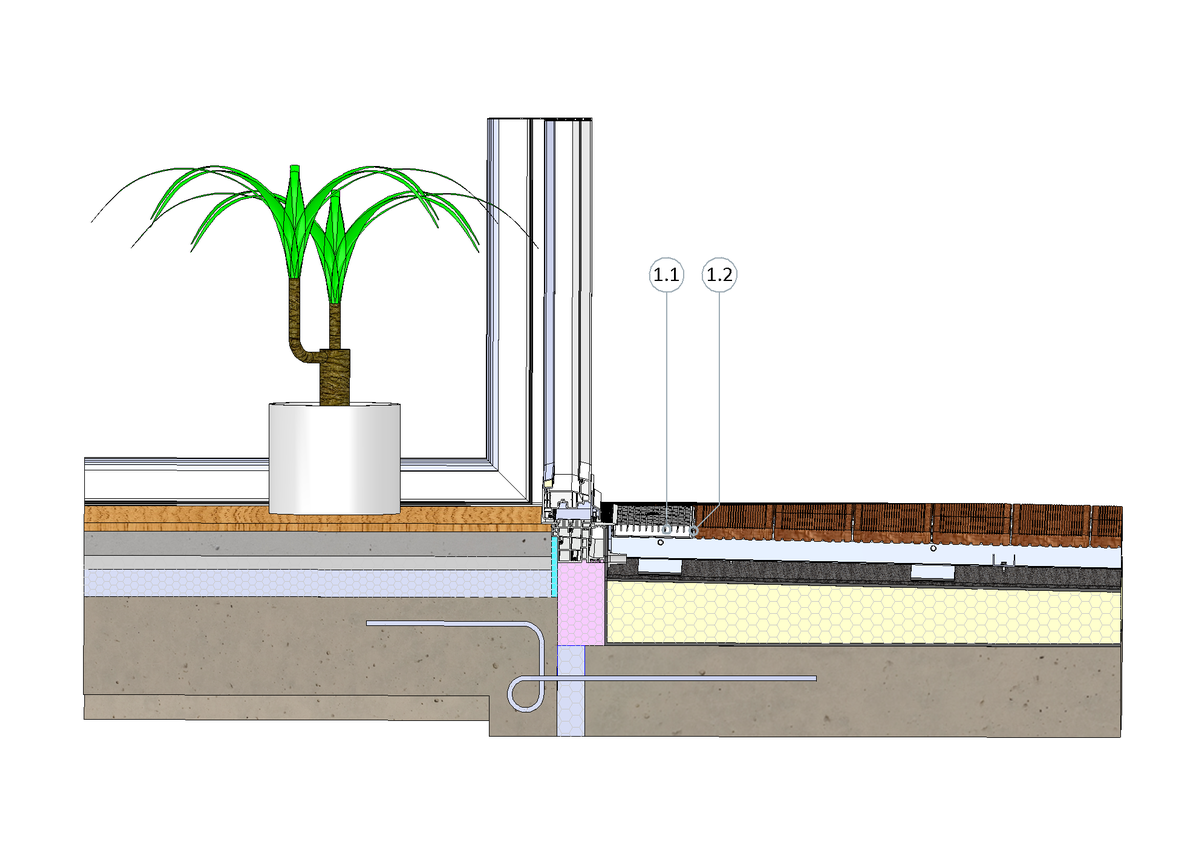

SitaDrain® Wood im nicht belüfteten Dachaufbau mit barrierefreier Türschwelle und Holzdielenbelag
SitaDrain® Wood bestehend aus:
1.1 Revisionsrost
1.2 Grundkörper
1.1 Revisionsrost
1.2 Grundkörper
Nicht belüfteter Dachaufbau mit Holzbelag auf Alu-Unterkonstruktion nach aaRdT mit:
- Holzdiele
- Alu-Unterkonstruktion nach Systemanbieter
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

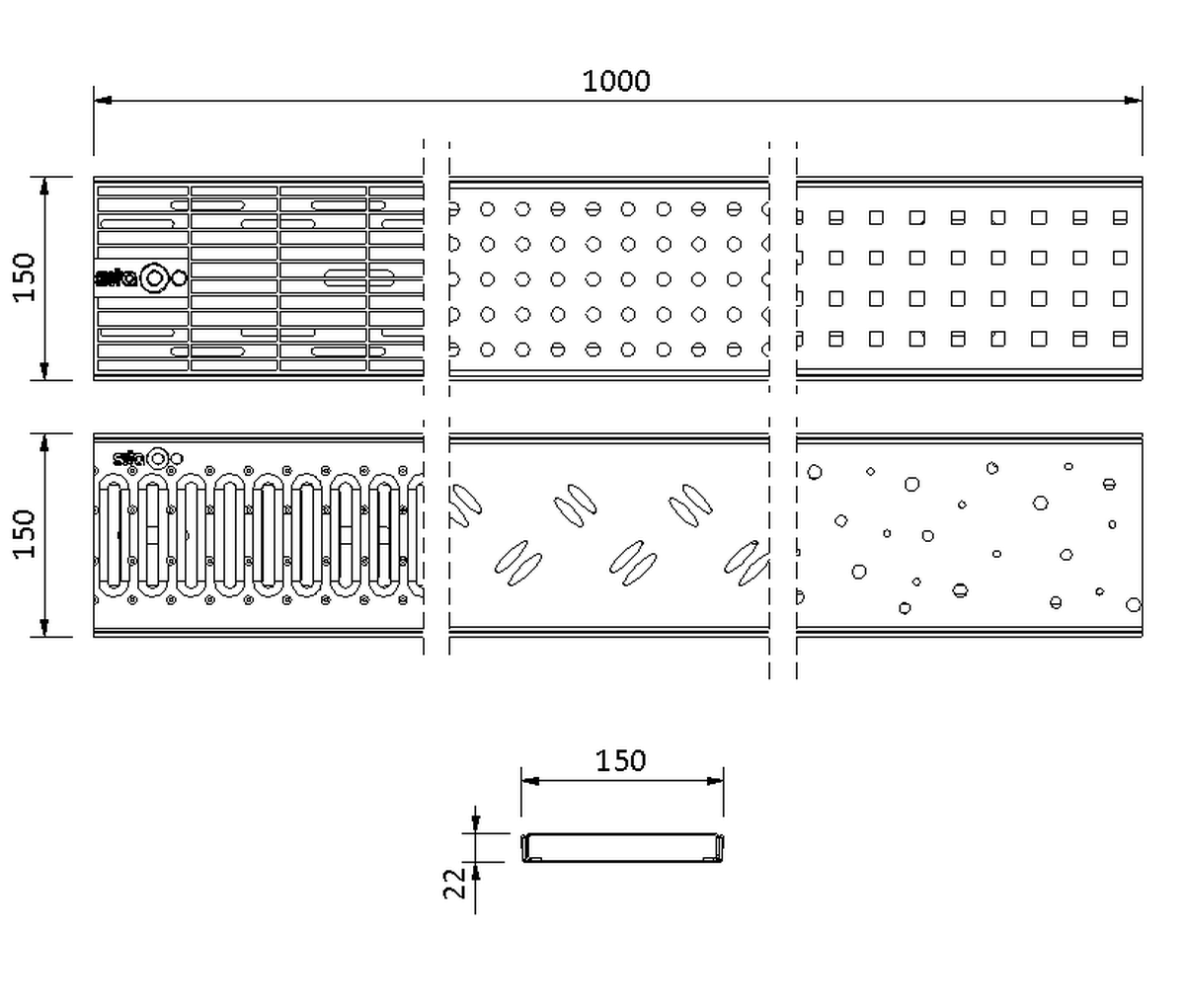

Technische Zeichnungen
PDF TechnischeZeichnung_222005_de.pdfPDF TechnischeZeichnung_222010_de.pdf
PDF TechnischeZeichnung_222011_de.pdf
PDF TechnischeZeichnung_222012_de.pdf
PDF TechnischeZeichnung_222013_de.pdf
PDF TechnischeZeichnung_222014_de.pdf
DWG TZ_DB_SitaDrain_Wood_Bubble.DWG
DWG TZ_DB_SitaDrain_Wood_Ellipse.DWG
DWG TZ_DB_SitaDrain_Wood_Gitterrost.DWG
DWG TZ_DB_SitaDrain_Wood_Kreis.DWG
DWG TZ_DB_SitaDrain_Wood_Quadrat.DWG
DWG TZ_DB_SitaDrain_Wood_Stegrost.DWG

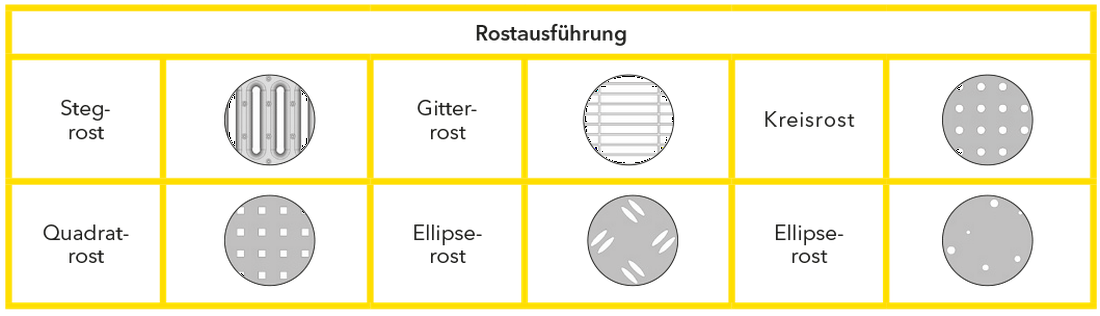

| SitaDrain® Wood | Artikel Nr. | |||
|---|---|---|---|---|
Edelstahl rostfrei | ||||
| Gitterrost | 22 mm | 222005 | Zum Produkt | |
| Stegrost | 22 mm | 222010 | Zum Produkt | |
| Kreisrost | 22 mm | 222011 | Zum Produkt | |
| Quadratrost | 22 mm | 222012 | Zum Produkt | |
| Ellipsenrost | 22 mm | 222013 | Zum Produkt | |
| Bubblerost | 22 mm | 222014 | Zum Produkt |
+
