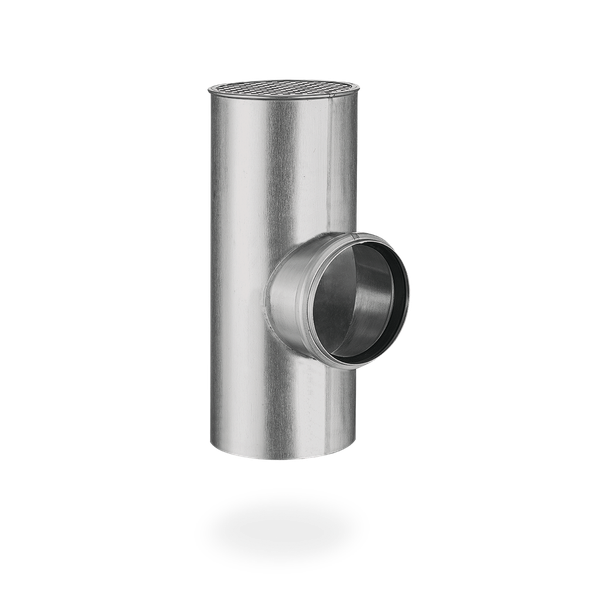

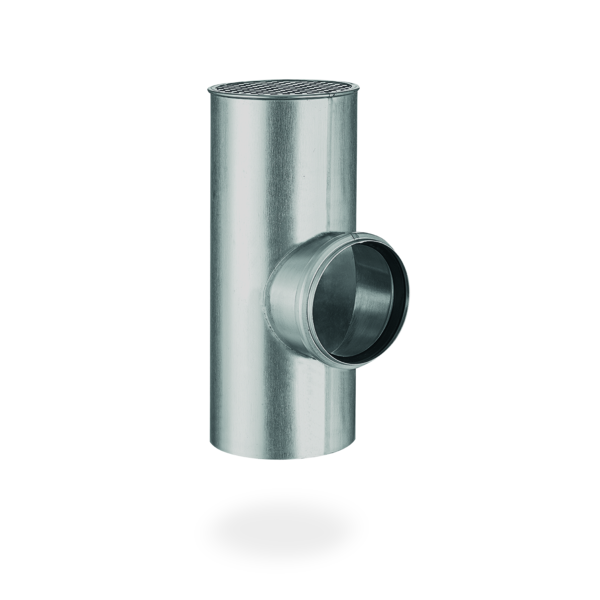

SitaPipe
Flachdach-Abzweig
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

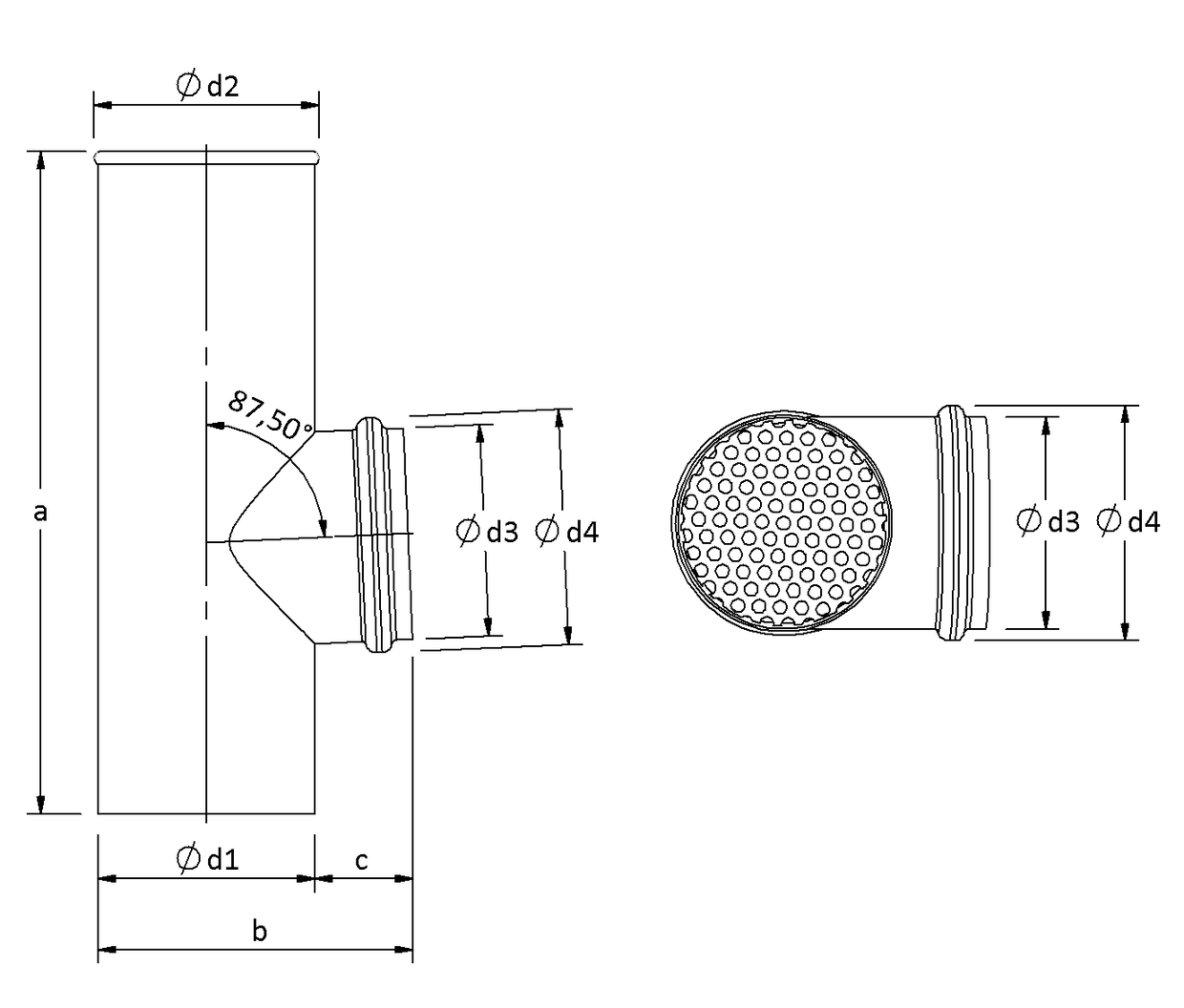

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) | d3 (mm) | d4 (mm) |
|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 270 | 139 | 40 | 99 | 102 | 111 | 125 |
| 70 | 75 | 245 | 116 | 36 | 80 | 83 | 78 | 87 |
| 70 | 75 | 240 | 135 | 36 | 99 | 102 | 78 | 87 |
