SitaTrendy

Freispiegelgully

IC_SitaTrendy_senkrecht.tif

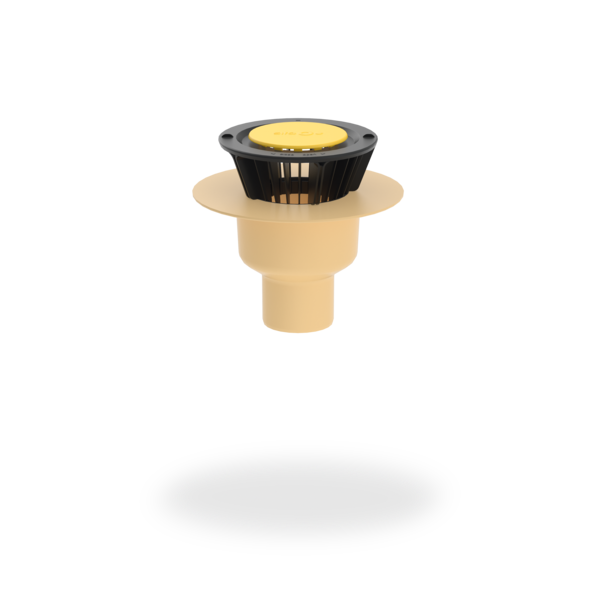

Foto_S_SitaTrendy_Fluid_senkrecht.tif

Eigenschaften

Wärmegedämmt
Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
Stoß- und schlagfest
Langlebig

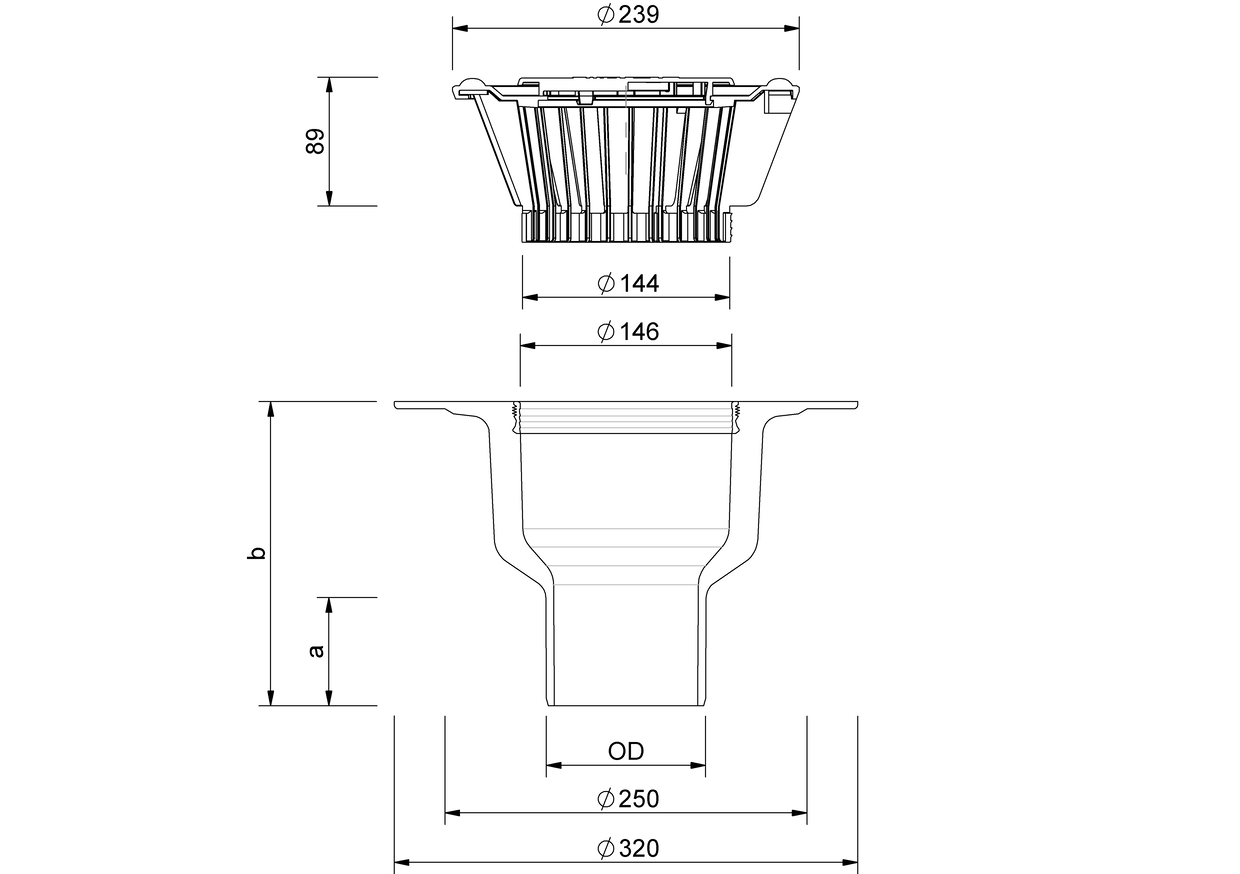

Technische Zeichnung

Nennweite DN	Außendurchmesser OD (mm)	Durchbruch / Kernbohrung (mm)	a (mm)	b (mm)
100	110	250	75	210
125	125	250	79	210
90	90	250	56	125
70	75	250	63	210

Leistungstext Abflussmenge

Abflussmenge nach DIN EN 1253-2 in l/s

	Stauhöhe (mm)
Nennweite DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70	0.6	1.4	2.2	3.1	3.9	4.7	5.5	6.6	7.6	8.6	9.5	10.4	11.3	11.3	11.3	11.3	11.3	11.3	11.3	11.3
90	0.4	1.3	2.1	3.3	4.5	5.5	6.5	7.3	8	8.6	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2	9.2
100	0.6	1.5	2.3	3.3	4.3	5.2	6.1	7.3	8.5	9.4	10.3	11	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7
125	0.7	1.6	2.4	3.3	4.2	5.1	5.9	7.3	8.7	10.1	11.4	12.7	14	14	14	14	14	14	14	14

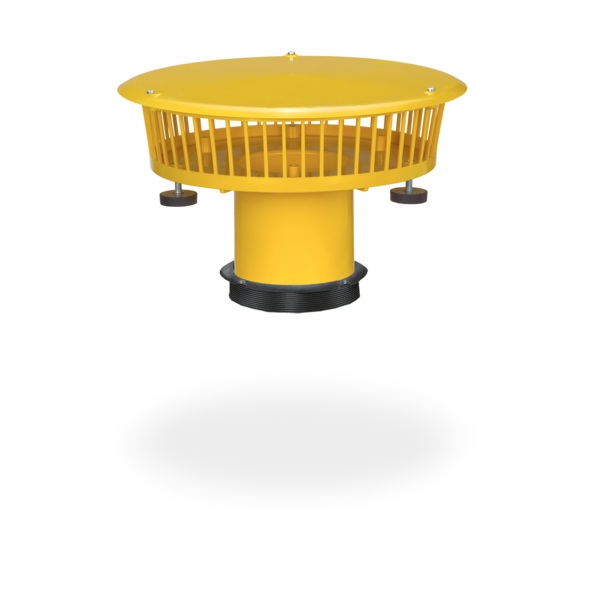

Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s

	Stauhöhe (mm)
Nennweite DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70	1.2	2.1	2.9	4.4	5.8	7.3	8.8	10.5	12.1	12.4	12.6	13.1	13.5	13.5	13.5	13.5	13.5	13.5	13.5	13.5
90	1.2	2.3	3.3	4.9	6.4	7.9	9.4	11.2	13	14.8	16.6	18.8	20.9	20.9	20.9	20.9	20.9	20.9	20.9	20.9
100	1.2	2.3	3.3	4.7	6.1	7.8	9.4	11.4	13.3	15.2	17	19.6	22.2	22.2	22.2	22.2	22.2	22.2	22.2	22.2
125	1.2	2.2	3.2	4.6	6	7.5	9	10.7	12.4	14.3	16.2	18.5	20.8	20.8	20.8	20.8	20.8	20.8	20.8	20.8

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Technische Info (PDF)

PDF Tech_Info_SitaTrendy.pdf

Technische Zeichnungen

PDF TechnischeZeichnung_150190_de.pdf
PDF TechnischeZeichnung_150290_de.pdf
PDF TechnischeZeichnung_150490_de.pdf
PDF TechnischeZeichnung_150690_de.pdf
DWG TZ_DB_SitaTrendy_Fluid_senkrecht_DN100.dwg
DWG TZ_DB_SitaTrendy_Fluid_senkrecht_DN125.dwg
DWG TZ_DB_SitaTrendy_Fluid_senkrecht_DN70.dwg
DWG TZ_DB_SitaTrendy_Fluid_senkrecht_DN90.dwg

Einbauanleitung

PDF Einbauanleitung_SitaStandard_SitaTrendy_E280020.pdf

Prüfzeugnisse

PDF Pruefbericht_LGA_SitaTrendy.pdf
PDF EPD-Kiwa-EE-182631-DE.pdf

SitaTrendy			Artikel Nr.
Fluid senkrecht
	DN 90	Klebeflansch	150190	Zum Produkt
	DN 70	Klebeflansch	150290	Zum Produkt
	DN 100	Klebeflansch	150490	Zum Produkt
	DN 125	Klebeflansch	150690	Zum Produkt

+

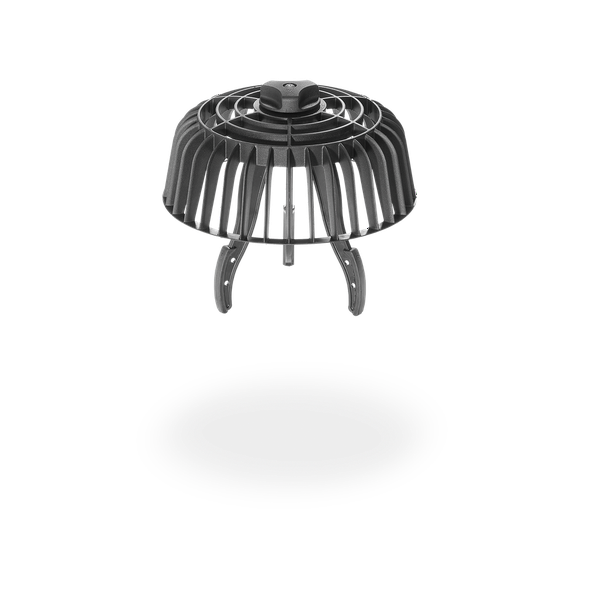

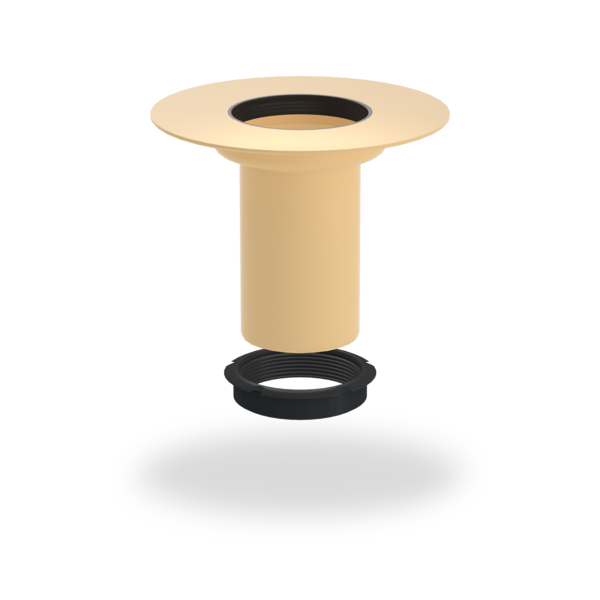

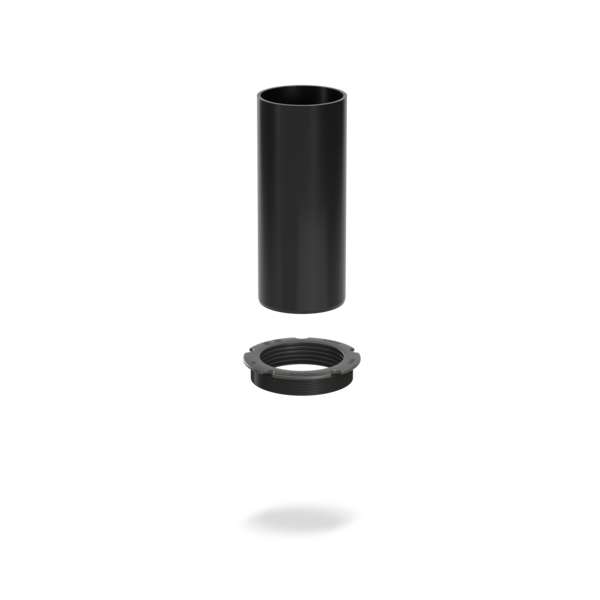

Zubehör
