SitaPipe PP

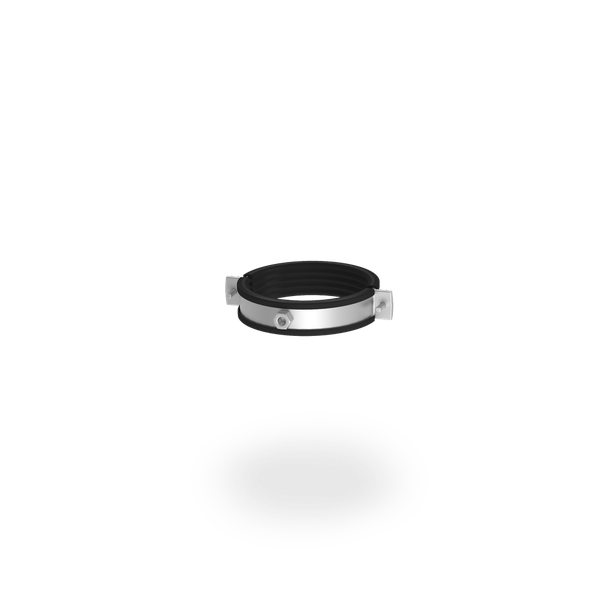

Rohrschelle
Eigenschaften
- Weiße Innenflächen, um Videoinspektionsvorgänge zu erleichten
- Mechanische Beständigkeit, sehr hohe mechanische Belastbarkeit, auch bei Stößen bis -10°C
- System resistent gegen Unterdrücke bis - 400 mbar und Überdrücke bis 1,5 bar
- Guter akustischer Komfort: 16 dB(A) gemäß EN 14366 und 18 dB(A) nach DIN 4109 bei einem Durchfluss von 2 l/s
- Ökologisch grün, da es aus vollständig recycelbarem Material hergestellt wird
- Anschluss mit anderen Materialien wie SitaPipe Edelstahl, PE, PVC und PP möglich

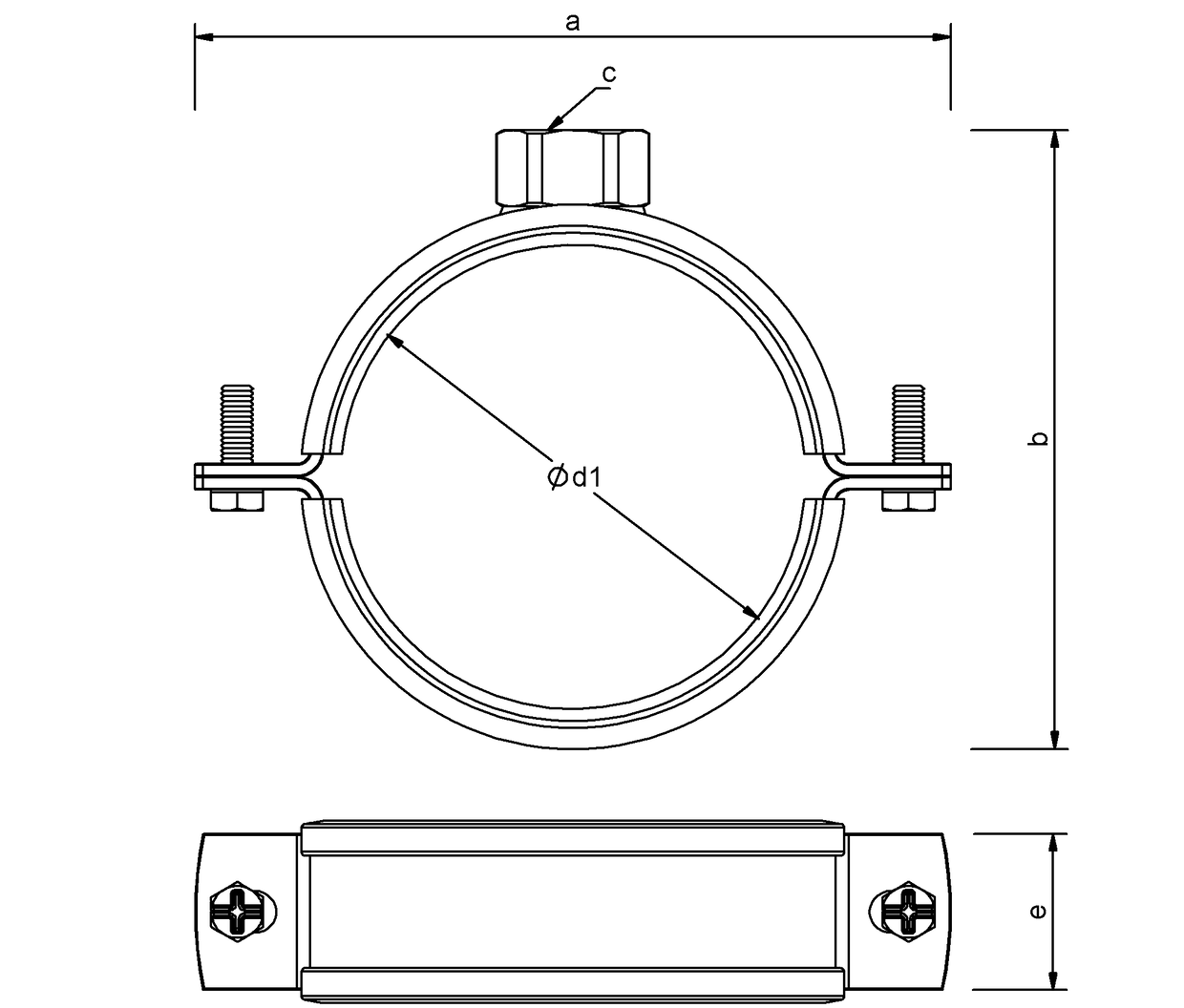

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c | e (mm) | d1 (mm) |
|---|---|---|---|---|---|---|
| 100 | 110 | 161 | 142 | 1/2" | 30 | 110 |
| 125 | 125 | 177 | 157 | 1/2" | 30 | 125 |
| 150 | 160 | 225 | 192 | 1/2" | 30 | 160 |
| 70 | 75 | 127 | 107 | 1/2" | 30 | 75 |
| 50 | 50 | 105 | 76 | 1/2" | 30 | 50 |
| 90 | 90 | 145 | 119 | 1/2" | 30 | 90 |
| 100 | 110 | 161 | 133 | M10 | 30 | 110 |
| 125 | 125 | 177 | 148 | M10 | 30 | 125 |
| 150 | 160 | 225 | 183 | M10 | 30 | 160 |
| 70 | 75 | 127 | 97 | M10 | 30 | 75 |
| 50 | 50 | 105 | 72 | M10 | 30 | 50 |
| 90 | 90 | 145 | 112 | M10 | 30 | 90 |
