Detail

SitaMulti DN 150

Freispiegelgully

Eigenschaften

Artikelnummer

400899

Material

Gusseisen

Durchbruch / Kernbohrung (mm)

250 mm

Stutzenlänge

344 mm

Topfhöhe

56 mm

Topfinnendurchmesser

189 mm

Temperaturbeständigkeit min.

-20 °C

Baustoffklasse

Euroklasse A1 / A1 nicht brennbar

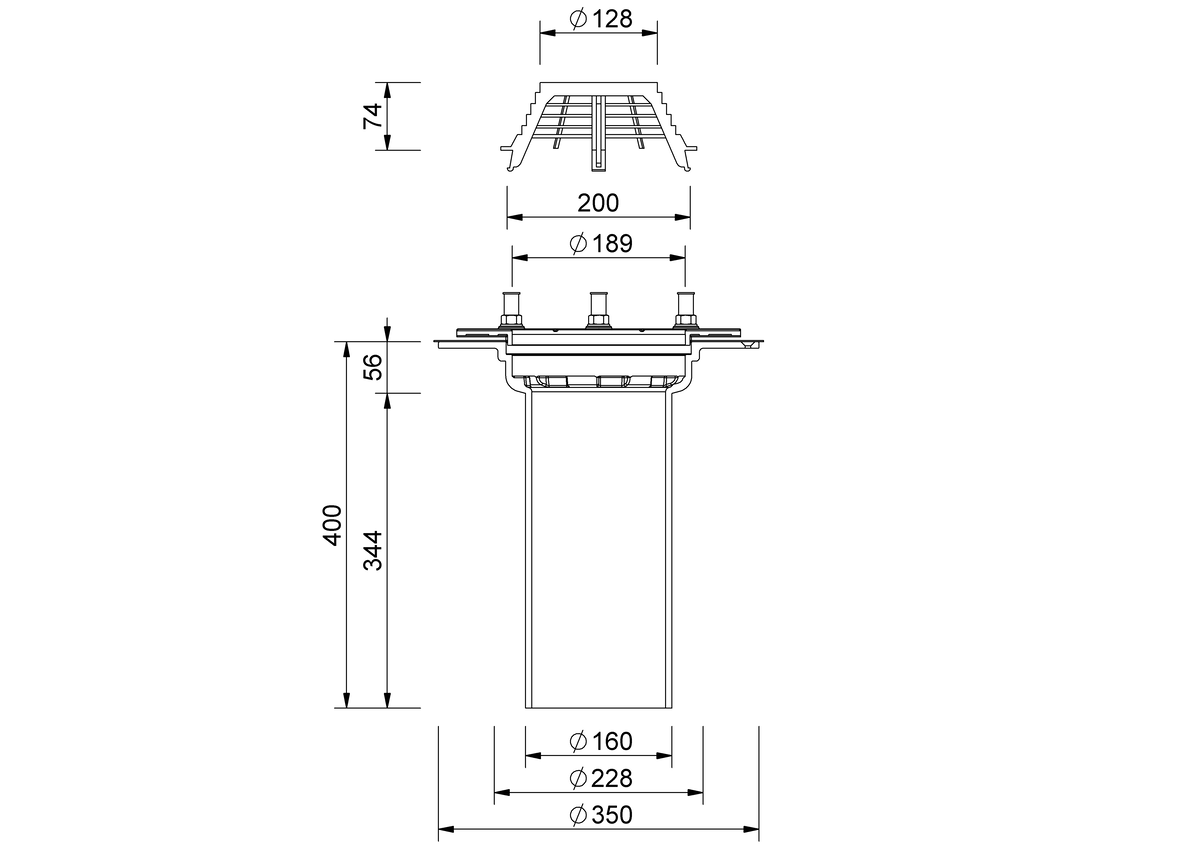

Technische Zeichnung

Der SitaMulti Dachgully setzt neue Maßstäbe in Sachen Vielseitigkeit. Seine Feuerbeständigkeit sichert seinen Einsatz überall dort, wo hohe Brandschutzauflagen bestehen. In Verbindung mit dem SitaMulti Aufsatzrahmen ist er im einbetonierten Aufbau sogar befahrbar.

Leistungstext Abflussmenge

Abflussmenge nach DIN EN 1253-2 in l/s

Stauhöhe (mm)

100

150

0,5

1,1

1,7

2,8

3,9

5,1

6,2

7,5

8,7

10,2

11,6

13,1

14,6

Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s

Stauhöhe (mm)

100

150

0,6

1,9

3,2

4,6

5,9

7,7

9,5

11,6

13,7

16,5

19,3

26,4

33,4

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Einbaubeispiele

SitaMulti im nicht belüfteten Dachaufbau

1 SitaMore Verstärkungsblech
2 SitaMulti Dämmkörper Aufstockelement

SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

SitaMulti mit SitaMulti Aufsatzrahmen im nicht belüfteten Dachaufbau

1 SitaMulti Dämmkörper Aufstockelement

SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück

SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully

Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:

Plattenbelag
Stelzlager
Bautenschutzmatte
Abdichtung
Wärmedämmung
Gefälleestrich
Dampfsperre
Unterkonstruktion

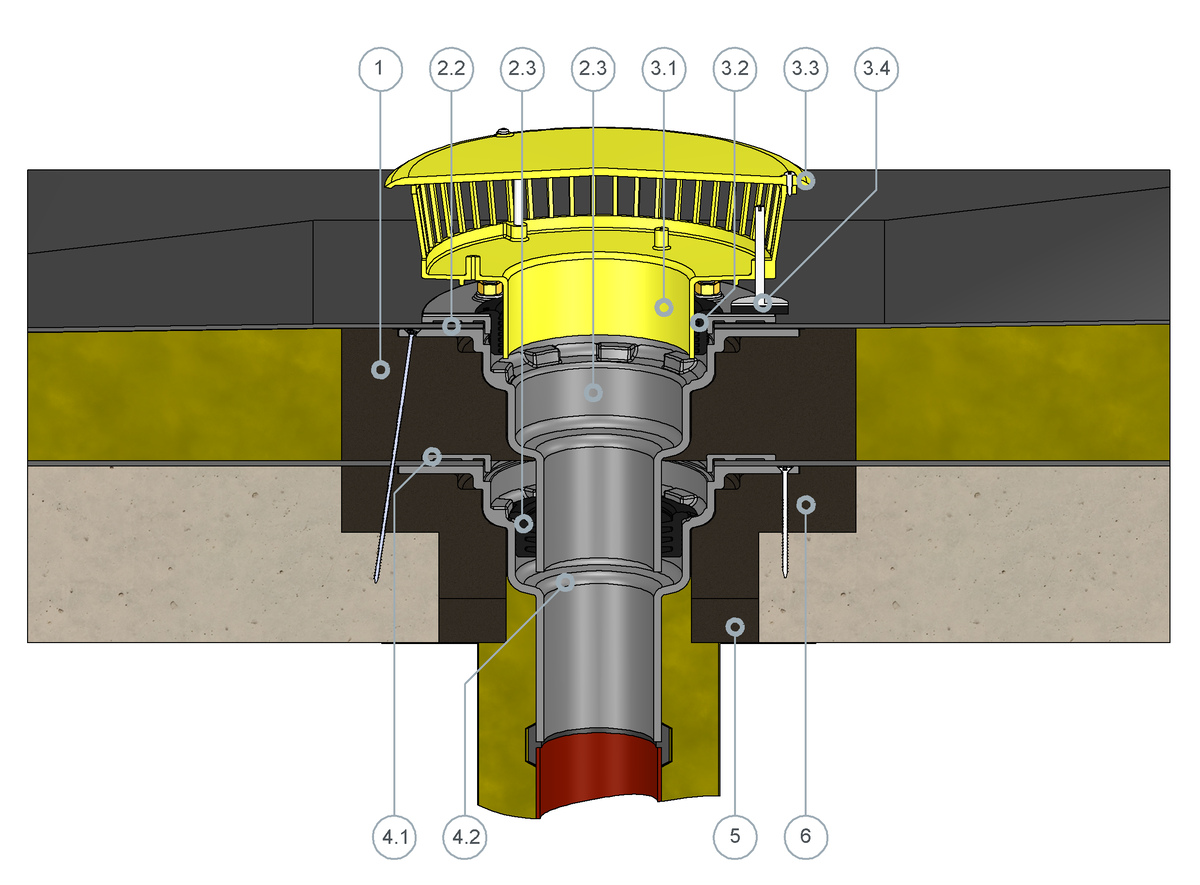

SitaMulti mit SitaMore Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau

1 SitaMulti Dämmkörper Aufstockelement

SitaMulti Aufstockelement bestehend aus:
2.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
2.2 Dichtring
2.3 Grundkörper

SitaMore Anstauelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
3.3 Geschlossener Deckel
3.4 höhenverstellbare Gummimetallpuffer

SitaMulti bestehend aus:
4.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.2 Grundkörper

5 SitaMulti Dämmkörper Ausgleichsring
6 SitaMulti Dämmkörper Gully

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

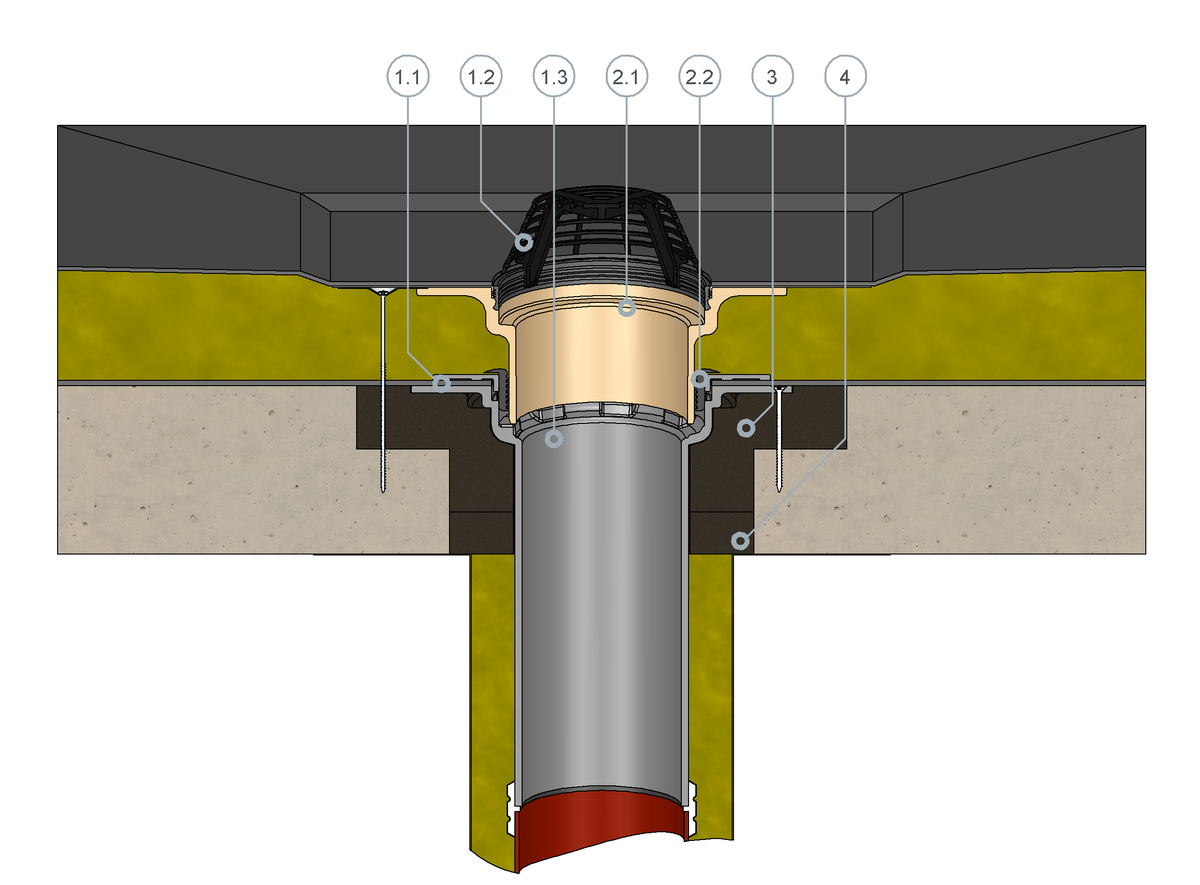

SitaMulti mit SitaStandard Aufstockelement im nicht belüfteten Dachaufbau

SitaMulti bestehend aus:
1.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
1.2 Kiesfang
1.3 Grundkörper
SitaStandard Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaMulti Dämmkörper Gully
4 SitaMulti Dämmkörper Ausgleichsring

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

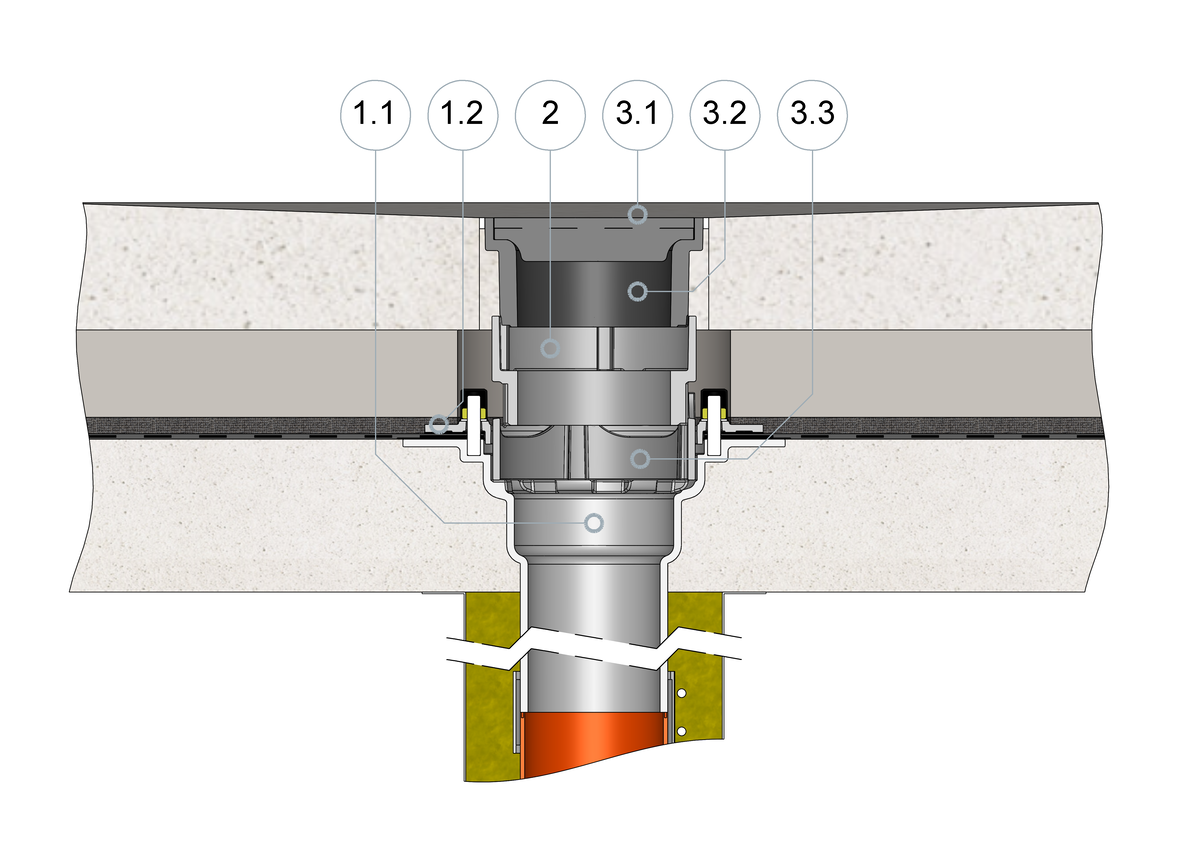

SitaMulti mit SitaMulti Höhenausgleichsstück und Aufsatzrahmen im befahrbaren Parkdeck

SitaMulti bestehend aus:
1.1 Grundkörper
1.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten

2 SitaMulti Höhenausgleichsstück

SitaMulti Aufsatzrahmen bestehend aus:
3.1 Stützring
3.2 Aufsatz
3.3 Endrost

Nicht belüfteter Dachaufbau nach den aaRdT mit:

Betonplatten
Schutzestrich
Bautenschutzmatte
Abdichtung
Unterkonstruktion

Downloads

SitaMulti DN 150

Freispiegelgully

Eigenschaften

Technische Zeichnung

SitaMulti im nicht belüfteten Dachaufbau

SitaMulti mit SitaMulti Aufsatzrahmen im nicht belüfteten Dachaufbau

SitaMulti mit SitaMore Anstauelement für die Notentwässerung im nicht belüfteten Dachaufbau

SitaMulti mit SitaStandard Aufstockelement im nicht belüfteten Dachaufbau

SitaMulti mit SitaMulti Höhenausgleichsstück und Aufsatzrahmen im befahrbaren Parkdeck

AutoCAD

Einbaubeispiele

Technische Zeichnungen

Zubehör

SitaMulti

Schraubflansch Aufstockelement

SitaMulti

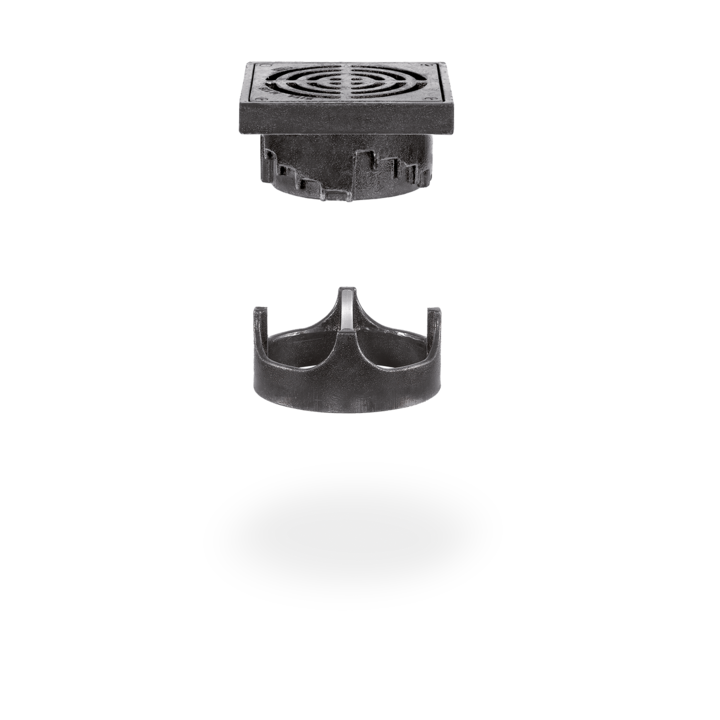

Aufsatzrahmen

SitaMulti

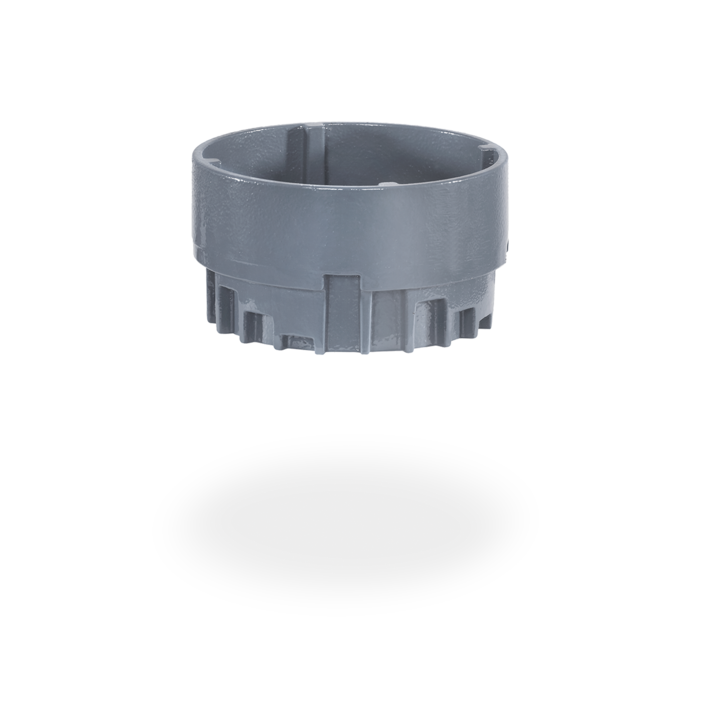

Höhenausgleichsstück

SitaMore

Anstauelement für SitaStandard / SitaMulti

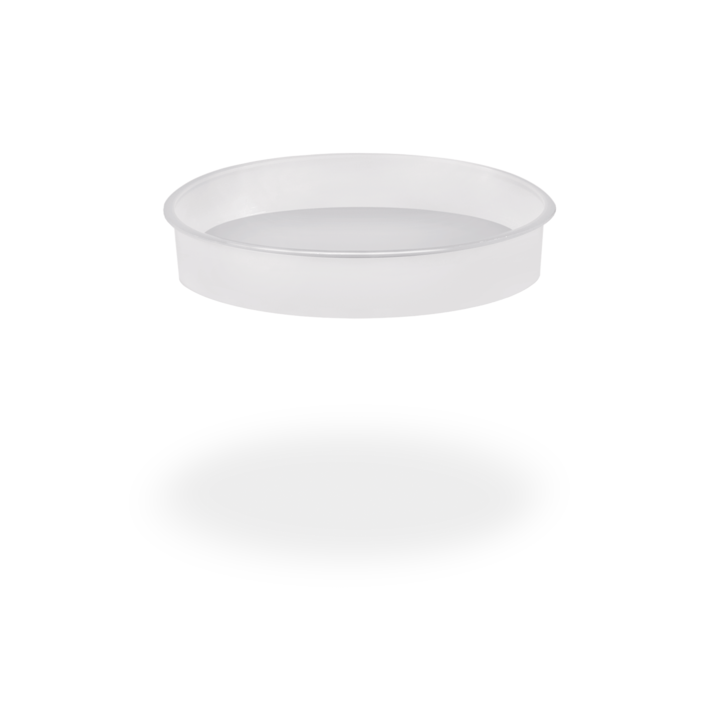

SitaMore

Anstauring

SitaMulti

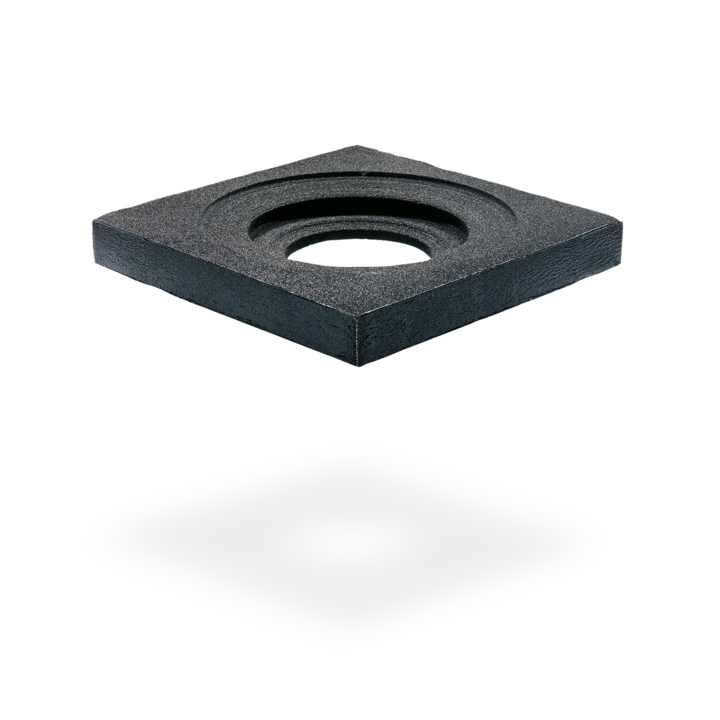

Dämmkörper Gully 120 mm

SitaMulti

Dämmkörper Aufstockelement 120 mm

SitaMulti

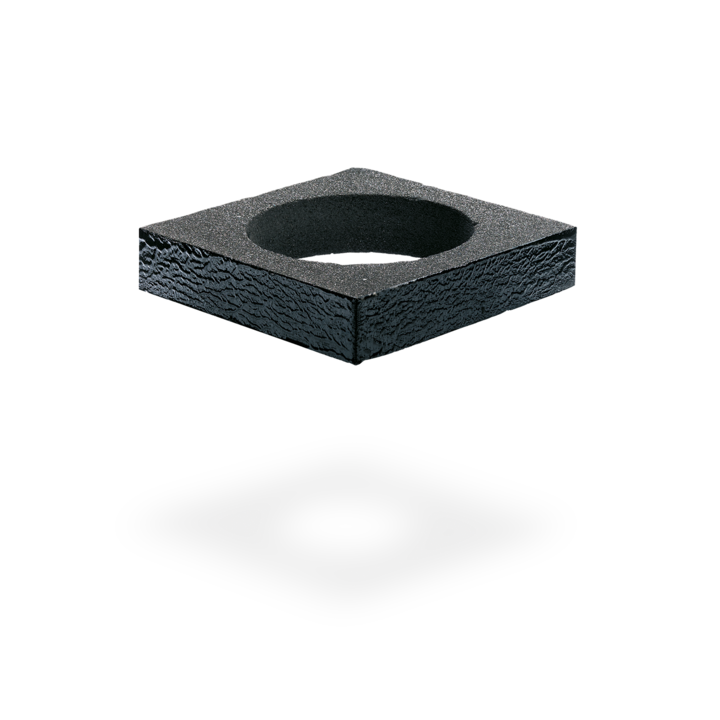

Dämmkörper Ausgleichsring 40 mm
